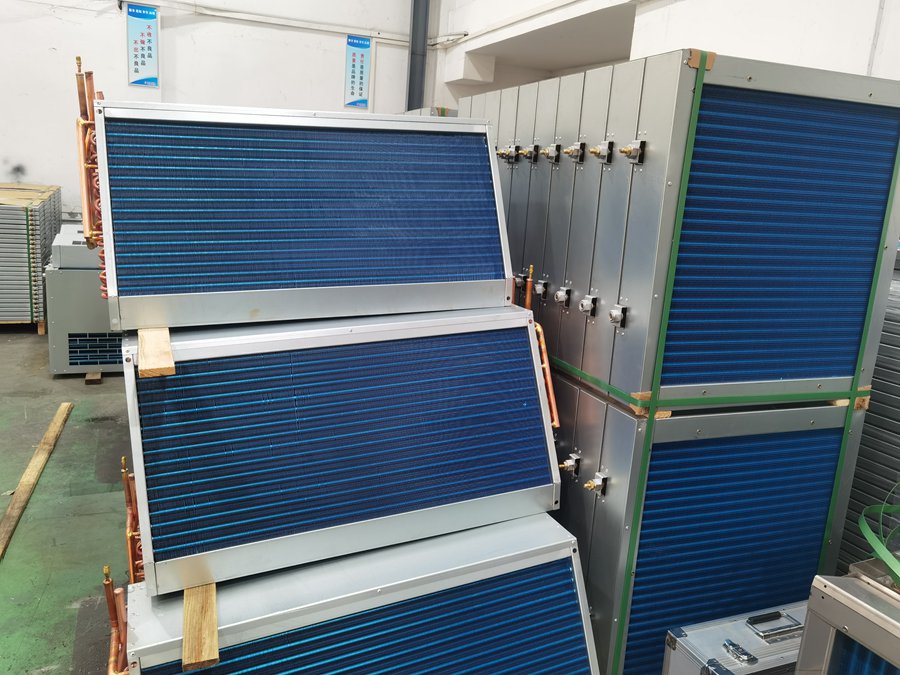

冷凝器是冷水機制冷系統的主要換熱部件之一。由壓縮機排出的高溫高壓制冷劑蒸氣在其內向冷卻介質放熱冷凝成為制冷劑液體，制冷荊在蒸發器內吸收的被冷卻物體的熱量以及壓縮過程耗功轉化成的熱量在冷凝器內向冷卻介質（水或空氣等）放出，從而使制冷劑溫度下降實現制冷循環。制冷劑冷凝過程中也會呈現復雜的兩相流狀態，制冷劑進入冷凝器的熱量實際上包括以下三部分：

(1)蒸發器吸收的熱量。即液態制冷劑在蒸發器中汽化時從被冷卻物體中吸收的熱量。

(2)壓縮功轉變的熱量。即低溫低壓的制冷劑蒸氣在壓縮機中受壓縮時接受由外加機械功轉化的熱量。

(3)低溫管道吸收的熱量。即低溫的制冷劑在管道和設備中流動時從外界傳人的熱量。

冷凝器分類有以下：

一、套管式冷凝器

套管式冷凝器是由多根或是單根的小直徑管道一起套在大直徑管道內，繞成螺旋或者是蛇形。制冷劑的蒸汽進入管道內之間的腔隙中，在內管道外形成冷凝，液體會依次流入儲液器當中冷凝水是從冷凝器下方流出，經過各個排內管流出，與制冷劑相比正好是相反方向。套管式冷凝器傳熱效果好。

二、板式冷凝器

板式冷凝器是由一系列金屬板片疊裝而成，各個板片之間會有許多流道，是為了制冷劑與軟冷劑通過板片之間進行換熱。

三、螺旋板式冷凝器

螺旋板式冷凝器的結構主要是由螺旋體、接管、頂蓋組成。螺旋形管道是兩個螺旋體組成的，流體流動方式為逆向流動，兩個流體的方向：一個是從螺旋中心開始流、周邊流，另一個是從周邊流、中心流。螺旋板式冷凝器的缺點在于：不好進行檢修和清洗。

四、臥式殼管式冷凝器

臥式殼管式冷凝器是在制冷劑管道外部凝結，制冷劑蒸汽是在氣管內上部進入，凝成液體后流到下方的儲液器中。冷凝器的筒體兩端是被端蓋封住的，端蓋內部的分水板可以將冷卻水在多管層進行流動，使得冷卻水的進和出都在同個端蓋上，且下進上出。

五、立式殼管式冷凝器

立式殼管式冷凝器兩端是沒有端蓋，立式殼管式冷凝器外殼有一個進氣管位于中上部，一般制冷劑蒸汽會從這里進入，在管外壁流動，會聚集在冷凝器底部流道儲液器中。冷卻器水流方向是在上部進入冷凝器的換熱管內部，順管壁流出，流入冷凝器的水池里進行循環利用。

以上是泰豐空調給大家分享的關于”冷水機制冷系統中冷凝器分類“，希望可以幫到您。
